Aufarbeitung DSM lok 23 - O&K RL1c No.10826, 1940

Aha.. ok vielen dank Matthias. Ist alles gut zu wissen.

SG Ari

Wieder so zwischendurch etwas an die Lok gemacht...

Bevor aufarbeitung
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Und danach
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Das Getriebe mal angesehen. Gleucklicherweise alles kommplet. Leicht angerostet, sieht aber weiter ok aus...

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Donnerstag 15 November:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

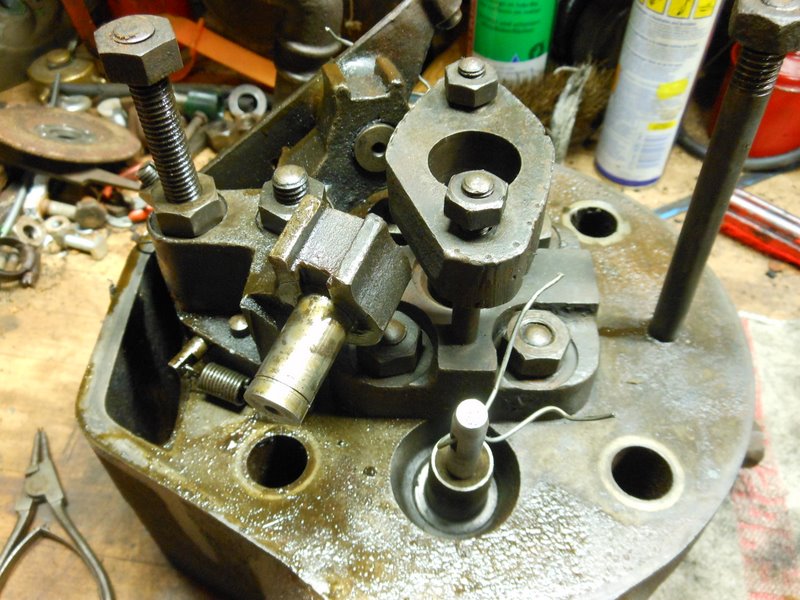

Auslassventil seite....

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Schon besser

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Ventile aufgearbeitet und geschliffen.

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Dieser Schwinghebel ging sehr schwer. Das Kupferlager etwas abgefeilt an die aussenseite und das problem war aufgehoben.

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Leider ist die originale Sitze nicht im Baukasten dabei... Ich hab diese auf einer Flohmarkt gekauft, entrostet und geoelt...

Evert-Jan hat der Brennstoffpumpe und der Duese nachgesehen. Der Pumpe ist noch Prima weil der Duese leider total fest war. In ISK Werkstatt haben wir einer Ersatz bekommen...

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Duesentester

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Der Baustelle

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Hallo Arnoud,

schön, dass es mit dem Motor und dem Getriebe weitergeht.

Eine Frage zum Zylinderkopf. Man erkennt an den beiden Kipphebeln jeweils eine kleine Schrauben-Zugfeder.

Was machen die da? Sollen die Klappergeräusche der Kipphebel verhindern, indem sie die Kipphebel gegen die Stößelstange ziehen??? War das original so?

Noch eine Frage zum Getriebe: Die Funktion der beiden "zylindrischen" Teile kann ich nicht erkennen. Möglicherweise sollten ja 2 Kupplungen im Getriebe sein, aber ich sehe keine Betätigung. Könnten das Freiläufe sein?

PeterP schrieb:

Noch eine Frage zum Getriebe: Die Funktion der beiden "zylindrischen" Teile kann ich nicht erkennen. Möglicherweise sollten ja 2 Kupplungen im Getriebe sein, aber ich sehe keine Betätigung. Könnten das Freiläufe sein?

Hallo Peter,

Da meine CKD-Loks und auch die M00 nach dem gleichen Prinzip funktionieren, antworte ich mal auf diese Frage - im Getriebe befinden sich zwei Konuskupplungen zum schalten der Gänge, die durch verschieben der Getriebewelle jeweils eingekuppelt werden. Links auf dem unteren Bild ist der "Mitnehmer" zu sehen, mit dem die Welle mittels Handrad und Schaltklaue zum einkuppeln entsprechend verschoben wird.

Hallo Matthias,

danke, jetzt ist es klar. Die kleinen Mitnehmerstifte hatte ich gesehen, bin aber nicht darauf gekommen, dass damit die gesamte Welle mit den Kupplungsgehäusen axial verschoben wird. Bei den von mir für die Lok verwendeten Getrieben sind 2 Ortlinghauskupplungen verbaut, die eine ganz anders aufgebaute Betätigung haben.

PeterP schrieb:Hallo Arnoud,

Eine Frage zum Zylinderkopf. Man erkennt an den beiden Kipphebeln jeweils eine kleine Schrauben-Zugfeder.

Was machen die da? Sollen die Klappergeräusche der Kipphebel verhindern, indem sie die Kipphebel gegen die Stößelstange ziehen??? War das original so?

Ich denke der Stossstange und kipphebel mussen immer kontakt machen um die genaue bewegung der ventile gut einstellen zu koennen. Vielleicht das unsere Motorenexperte mehr dazu sagen koennen...

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Hallo Arnoud,

danke für die Zeichnungen. Die Konstruktion ist also original.

Eine Erklärung wäre nach meinem Verständnis der rollengeführte Schlepphebel an der Nockenwelle. Die Feder am Kipphebel könnte dafür sorgen, dass die Rolle des Schlepphebels immer am Nocken der Nockenwelle anliegt. Zusätzlich könnte ich mir auch eine Geräuschdämpfung vorstellen. Die Feder kann das durch notwendiges Spiel (Ventilspiel) entstehende Geräusch dämpfen, in dem sie die beweglichen Teile gegeneinander spannt.

Evtl. hat ja jemand eine andere und bessere Erklärung, so ein Konstruktionsdetail habe ich bisher noch nicht gesehen.

Es geht wieder langsam weiter:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Schoene Schwarze Glocke gefunden bei einen Scheunenverkauf...

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Aufgearbeitete Teilen. Suche noch ein Kommplette Kupfere Oelhahn aber die wird sich schon finden lassen...


[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Der Regulierung.... Interessante bauweise!

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
innenseite

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
