BeitragThema: Uhlenhooker Eigenbaulok   Fr 01 Nov 2013, 09:04



Danke für euer Interesse an unserer Eigenbaulok und die positiven Rückmeldungen nach der Vorstellung in der Rubrik „Privatsammlungen“. Eure Fragen dazu möchte ich hier gerne beantworten.

Eigentlich wollten wir nie eine Lok selber bauen weil ich der Meinung bin, dass es genug Feldbahnloks gibt, die auf ihre Restaurierung warten. Normalerweise fällt ja der Entschluss zu einem Eigenbau zuerst und daraufhin werden die Einzelteile gesucht oder angefertigt. Bei uns war es umgekehrt. Im Jahre 2008 kauften wir den Motor, weil mich so ein Verdampfer immer schon interessierte (Foto 1). Im gleichen Jahr bekam ich zwei Gmeinder-Getriebe angeboten. Auch die wurden gekauft und eingelagert (Foto 2). Kurze Zeit später bekamen wir zwei „Feldbahn-Radsätze“ geschenkt, die sich jedoch, während der Bergung in einem Waldstück, als normalspurig herausstellten. Egal, der Raddurchmesser von 450 mm war ja recht feldbahnerisch (Foto 3). Erst einige Zeit danach entschlossen wir uns, aus diesen „Zutaten“ eine Lok zu bauen.

Foto 1
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 2
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 3
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Was soll es werden? Es sollte eine „richtige“ Lok werden. Also kein Schienenkuli aber möglichst unter 2 to Gewicht, damit sie gut zu transportieren ist. Der Motor sollte längst, in Fahrtrichtung, eingebaut werden. Quer wäre zwar einfacher, aber wir wollten während der Fahrt das Arbeiten der Ventile sehen können. Die Lok sollte gefedert sein und auch drei bis vier  Loren ziehen können.

Einige von Euch hatten Fragen zum Bau des Lokrahmens. Vorher möchte ich aber, um in der Reihenfolge zu bleiben, auf die Radsätze und deren Lagerung und Führung eingehen.
Nachdem die Achsen aus den „Feldbahnradsätzen“ herausgeschnitten waren, wurden die Räder schon etwas handlicher, wobei die Betonung auf „etwas“ liegt.  Die sandgestahlten und grundierten Räder (Foto 4) wurden dann auf einer Drehmaschine bearbeitet. (Foto 5 bis 7). Die äußeren Achsstummel haben einen Durchmesser von 40 mm.

Foto 4
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 5
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 6
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 7
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Ein dickwandiges Rohr verbindet die beiden inneren Achsstummel miteinander (Foto 8). Es wird nur angeheftet, weil die Achse später noch einmal getrennt wird. Grund dafür ist das Antriebszahnrad, das, entsprechend ausgedreht, später aufgeschoben und verschweißt wird.

Foto 8
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Für die Federung zwischen Achslagerkonsolen und Rahmen ersteigerte ich in der Bucht vier Federn, die früher paarweise in IHC-Traktoren ihren Dienst taten (Foto 9). Sie erwiesen sich aber als zu schwach und wir mussten etwas „tricksen“. Dazu später mehr.

Foto 9
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Die Lagergehäuse (Foto 10) gibt es unter anderem hier:

[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]  ,  722500 Baureihe anklicken.

Eingebaut wurden Pendelkugellager mit Spannhülsen.

Foto 10
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Eine örtliche Blechbearbeitungsfirma hat uns die 10mm dicken Bleche für die Achslagerführungen, die Lagerkonsolen und einige Rahmenbleche ausgelasert (Foto 11).

Foto 11
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Stellprobe der Einzelteile für die Lagerkonsolen (Foto 12) und nach dem Zusammenschweißen (Foto 13). Die Langlöcher in den Achslagerführungsblechen ermöglichen später das Spannen der Antriebsketten.

Foto 12
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 13
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



So sah dann Lok 5 im November 2011 aus (Foto 14).

Foto 14
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]


Über den Bau des Rahmens berichte ich in einigen Tagen. Fortsetzung folgt.



Viele Grüße,
Reinhard


Zuletzt von uhlenhooker am Di 31 Dez 2013, 11:20 bearbeitet; insgesamt 1-mal bearbeitet
Nach oben Nach unten
http://www.uhlenhooker-feldbahn.de
uhlenhooker
Museumsbahndirektor
avatar

Männlich Anzahl der Beiträge : 1507
Ort / Region : Rheine
Name / Alter : Reinhard Leupold / 66
Anmeldedatum : 27.09.07

BeitragThema: Re: Uhlenhooker Eigenbaulok   Mo 04 Nov 2013, 10:41



Der Bau des Rahmens war für uns absolutes Neuland. Seine Länge ergibt sich aus der noch unbekannten Einbaulage von Motor, Winkelgetriebe, Kupplung und Schaltgetriebe. Die Rahmenwangen aus Winkelprofil 120x80x12 mm wurden also reichlich lang eingekauft um später auf die endgültige Länge eingekürzt zu werden (Foto 15). Es war geplant, die Rahmenteile nach dem genauen Ausrichten erst einmal zu verschrauben. Wenn dann alles passt, sollte alles verschweißt werden. Die Schrauben sollten danach entfernt und die Bohrungen wieder verschlossen werden. Für die Verschraubungen verwendeten wir dann jedoch Halbrundkopfschrauben (DIN 607). Die sehen ganz gut aus und wir konnten uns das Entfernen der Schrauben ersparen. Der Rahmen wurde trotzdem von innen verschweißt. Als Motorkonsole dient die die alte Konsole, auf der der Motor auch früher aufgeschraubt war (Foto 16). Die Konsole musste jedoch für die Aufnahme des Winkelgetriebes umgebaut werden (Foto17). Das Getriebe hat mittlerweile seinen Platz gefunden (Foto 18).

Foto 15
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 16
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 17
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 18
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Stellprobe für den Motor (Foto 19). Nachdem die Größe des Führerraumes feststand und der Sitz montiert war, konnte die endgültige Rahmenlänge festgelegt und die Winkelprofile abgelängt werden (Foto 20 und 21).

Foto 19
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 20
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 21
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Die Knotenbleche für die Rahmenecken wurden auf der Werkbank vorbereitet (Foto 22) und am Rahmen angeschraubt (Foto 23).

Foto 22
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 23
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Die vordere Rahmenplatte (Foto 24) wird angeschraubt. Die 12 mm dicken Bleche wurden ausgelasert.

Foto 24
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Im Januar diesen Jahres wurde der Rahmen verschweißt. Hinten sieht man die Aufnahme für das Kegelradgetriebe der Bremse. (Foto 25). Die Auflagen für das Schaltgetriebe und die Hängeeisen der Bremse (Foto 26) sowie die Auflage für die Motorkonsole (Foto 27).

Foto 25
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 26
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 27
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Die Rahmenplatten sind angeschraubt (Foto 28).

Foto 28
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Blick ins Innere nach dem Verschrauben (Foto 29) und Verschweißen (Foto 30).

Foto 29
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 30
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Das Problem mir den Federn hatte ich ja schon erwähnt. Die Lösung sind vier Gummihämmer, die, nachdem die Stiele abgesägt waren, als „Silentblöcke“ genau in die Federn passen (Foto 31 und 32)

Foto 31
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 32
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Nun konnten die Achsen in den, jetzt graphitschwarz lackierte Rahmen, eingeachst werden (Foto 33).

Foto 33
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Die Fragen zum Antrieb beantworte ich in der nächsten Folge.



Viele Grüße,
Reinhard

[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]


Zuletzt von uhlenhooker am Di 31 Dez 2013, 11:33 bearbeitet; insgesamt 1-mal bearbeitet
Nach oben Nach unten
http://www.uhlenhooker-feldbahn.de
Uhlenhooker´s Achim
Feldbahnbuchleser


Männlich Anzahl der Beiträge : 1
Ort / Region : Westfalen
Name / Alter : Achim Leupold 21
Anmeldedatum : 22.06.09

BeitragThema: Re: Uhlenhooker Eigenbaulok   Mo 04 Nov 2013, 17:05

zu Bild 25: Der Rahmen wurde natürlich verschWeißt, und nicht verscheißt =)
Nach oben Nach unten
ZG
In Memoriam
avatar

Männlich Anzahl der Beiträge : 6414
Alter : 52
Ort / Region : Dolgesheim / Rhoihesse
Hobbies : Feldbahn! Was sonst?
Name / Alter : Torsten D.
Anmeldedatum : 15.08.07

BeitragThema: Re: Uhlenhooker Eigenbaulok   Mo 04 Nov 2013, 17:45

Ich habe den Schweiß richtig gestellt. Laughing
Gratulation zur sauberen Arbeit und deinem ersten Beitrag hier im Forum.

Gruß Torsten
Nach oben Nach unten
uhlenhooker
Museumsbahndirektor
avatar

Männlich Anzahl der Beiträge : 1507
Ort / Region : Rheine
Name / Alter : Reinhard Leupold / 66
Anmeldedatum : 27.09.07

BeitragThema: Re: Uhlenhooker Eigenbaulok   Do 07 Nov 2013, 08:30

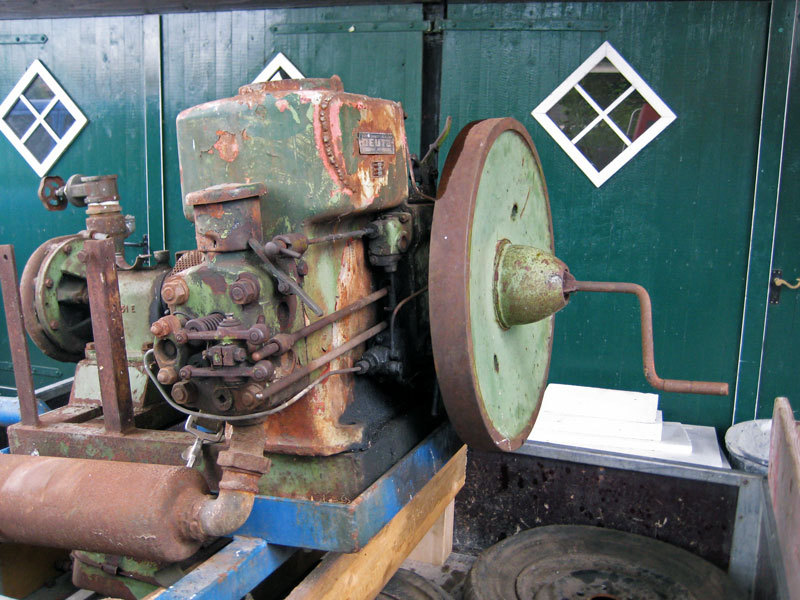

Der Antrieb der Lok erfolgt durch einen Deutz MAH 914 (Foto 34 und 35). Torsten hatte dazu zwei Fragen: Optisch ist die Lok durch das eine Schwungrad "rechtslastig". Gibt es da Ausgleichsgewichte? Weiterhin vermute ich ein zusätzliches Winkelgetriebe, welches auf den ersten Blick nicht zu sehen ist.
Die Schwungscheibe ist schon ein Klotz und wenn der Motor läuft, bewegen sich ganz schöne Massen. Der Motor läuft aber durch das Ausgleichsgewicht auf der Kurbelwelle erstaunlich ruhig. Zum Gewichtsausgleich trägt auch die Riemenscheibe bei. Torsten, du brauchst keine Angst zu haben, der Motor fällt nicht von seiner Konsole. Ein zusätzliches Winkelgetriebe ist vorhanden, wie du richtig vermutest. Darüber berichte ich in der nächsten Folge. Heute soll es nur um den Motor gehen.

Foto 34
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 35
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Kolben und Büchse hatten etwas Ölkohle angesetzt (Foto 36), nach der Reinigung sahen sie aus wie neu. Nicht so gut sah der Zylinderkopf aus (Foto 37) Die Kompression war gleich Null. Beim Drehen der Schwungscheibe und damit dem Bewegen des Kolbens, strömte Luft durch den Auspuff aus. Die Ventilsitze wurden nachgearbeitet und die Ventilteller auf der Drehmaschine geschliffen. Danach war die Kompression in Ordnung. Die Zylinderkopfdichtung konnten wir wieder verwenden.

Foto 36
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 37
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Die Tankauflagen fehlten und wurden neu gefertigt (Foto 38). Den Tank selber hatte ich gleich nach dem Kauf des Motors instandgesetzt um weiteres Durchrosten zu stoppen. Die Herkunft der neuen Spannbänder ist auch interessant. Es passen die, etwas umgearbeiteten, Spannbänder aus dem Trabbi (Foto 39).

Foto 38
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 39
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Die Riemenscheibe stammt aus einem Ebay-Shop. Dahinter ist ein neu gefertigter Deckel zu sehen. In im dichtet ein Wellendichtring das Motorgehäuse gegen die Riemenscheibe ab (Foto 40).

Foto 40
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Ein altes Feuerlöschergehäuse dient als Auspuff (Foto 41).

Foto 41
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Nachdem noch wichtige Teile wie die Drehzahlverstelleinrichtung (Foto 42) und die Einspritzpumpe (Foto 43) gereinigt und gangbar gemacht wurden, sollte der Motor äußerlich verschönert werden (Foto 44). Vorher wurden mittels Druckluft der Kühlwasserkasten und alle wasserführenden Kanäle ausgeblasen. Zum Vorschein kamen außer Dreck und Rost auch Holzreste und Kronenkorken. Das schlimmste war jedoch, das das Zeug dort heraus kam, wo es eigentlich gar nicht konnte!

Foto 42
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 43
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 44
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]


Nachdem wir den Motor samt Montagebock auf die Seite gelegt hatten, sahen wir den Grund dafür, einen Frostschaden, zum Glück an einer unkritischen Stelle (Foto 45 und 46).

Foto 45
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 46
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Die Kanten des schadhaften Bereiches wurden sorgfältig entrostet und ausgefugt. Nach dem Verschweißen (Foto 47) traten jedoch durch die Wärmespannungen immer wieder feine Haarrisse auf. Großflächig anwärmen wollten wir das Gehäuse auch nicht um nicht noch mehr Spannung hinein zu bringen. Mit einem 2-Komponenten-Kleber wurde die Naht letztendlich abgedeckt und die Risse verschlossen. Bis heute ist alles dich.

Foto 47
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Interessant sind auch die eingegossenen Details auf der Rückseite der Schwungscheibe. „Ein-Rad“ steht dort, wohl zur Kennzeichnung der größeren Schwungscheibe bei einscheibigen Verdampfermotoren (Foto 48) und  die Initialen „JH“, die vermutlich die Gießerei kennzeichnen (Foto 49). Kennt jemand von euch dieses Kürzel?

Foto 48
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 49
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Auch die Motornummer erschien unter mehreren Lackschichten (Foto 50). Sie steht also nicht nur auf dem Typenschild, sondern ist auch über dem vorderen Deckel in das Gehäuse eingeschlagen.

Foto 50
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Zu guter Letzt erhielt der Motor eine Lackierung in originalem MAH-Rot (Foto 51). Der Zylinderkopf wurde mit Ovatrol-Öl behandelt. Bis heute ist der Motor ca. 5 Stunden ohne Mängel gelaufen.

Foto 51
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]



Als nächstes berichte ich über das Winkelgetriebe und die Kupplung.


Viele Grüße,
Reinhard

[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]


Zuletzt von uhlenhooker am Di 31 Dez 2013, 11:51 bearbeitet; insgesamt 1-mal bearbeitet
Nach oben Nach unten
http://www.uhlenhooker-feldbahn.de
Krohny
Lorenbremser
avatar

Männlich Anzahl der Beiträge : 197
Ort / Region : Bremen
Hobbies : Modellbahn Spur 0 und Feldbahn
Name / Alter : 49
Anmeldedatum : 05.05.08

BeitragThema: Re: Uhlenhooker Eigenbaulok   Fr 08 Nov 2013, 08:40

Hallo Reinhard,

absolut tolle Lok die Du da auf die Räder gestellt hast!
Ich bin begeistert! Daumen hoch

Auch das Du den MAH zum laufen bekommen hast ist bemerkenswert, ich hab mit meinem ständig Probleme......

Schöne Grüße

Krohny
Nach oben Nach unten
Remo
Feldbahnspezialist


Männlich Anzahl der Beiträge : 969
Ort / Region : Landquart CH
Name / Alter : Remo 32
Anmeldedatum : 15.12.10

BeitragThema: Re: Uhlenhooker Eigenbaulok   Fr 08 Nov 2013, 19:59

Hallo Reinhard
Ein Meister seines Faches an der Arbeit ! Ich ziehe den Hut vor dir
Gruss Remo
Nach oben Nach unten
uhlenhooker
Museumsbahndirektor
avatar

Männlich Anzahl der Beiträge : 1507
Ort / Region : Rheine
Name / Alter : Reinhard Leupold / 66
Anmeldedatum : 27.09.07

BeitragThema: Re: Uhlenhooker Eigenbaulok   So 10 Nov 2013, 18:49



Danke, Remo, für deine lobenden Worte. Was du in Landquart auf die Beine stellst sucht aber auch seines Gleichen. Ich verfolge deine Berichte immer mit Interesse.
Weiter geht’s mit dem Antrieb unserer Lok 5. Da der Motor in Längsrichtung eingebaut ist, muss der Kraftverlauf um 90° geändert werden. Diese Funktion übernimmt ein Winkelgetriebe (Foto 52 und 53). Es wird durch zwei Keilriemen (22x1700 Li-C 67) angetrieben. Das Getriebe stammt aus einem landwirtschaftlichen Häcksler wie diesem: [Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]
Die lange Antriebswelle (Foto 54) wurde für unsere Zwecke gekürzt und auf der Drehmaschine mittels Fingerfräser, eine neue Nut für die Passfeder gefräst (Foto 55).

Foto 52
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 53
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 54
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 55
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]


Die Keilwelle, an die früher die Zapfwelle angeschlossen wurde, dient jetzt der Aufnahme der feststehenden Kupplungsscheibe. Sie stammt aus einer alten Mercedes E-Klasse und wurde am Umfang abgedreht, da wir die Funktion als Schwungscheibe ja nicht brauchen (Foto 56 und 57). Die Zapfwellenkupplung wurde eingeschweißt. Auf Foto 58 ist die einbaufertige Einheit aus Winkelgetriebe und feststehender Kupplungsscheibe zu sehen.

Foto 56
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 57
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 58
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]


Das Winkelgetriebe ist provisorisch in die Motorkonsole eingebaut (Foto 59). Die Einbaulage von Winkelgetriebe, Kupplung (Foto 60) und Schaltgetriebe wird angepasst (Foto 61).

Foto 59
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 60
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 61
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

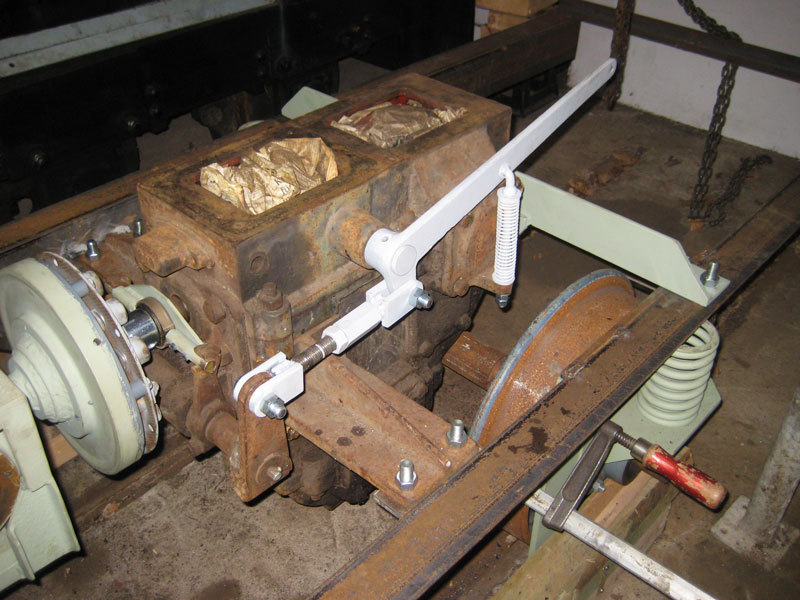

Am Gmeinder-Getriebe wurden die Schubstange zur Kupplungsbetätigung und der Träger des Ausrücklagers neu gefertigt (Foto 62). Die M16-Schrauben sind nur ein Provisorium und werden noch durch Bolzen ersetzt. Das Getriebe wurde komplett zerlegt (Foto 63). Die Laufflächen der Wellendichtringe wurden überarbeitet (Foto 64)  und neue Simmeringe eingebaut.

Foto 62
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 63
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 64
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

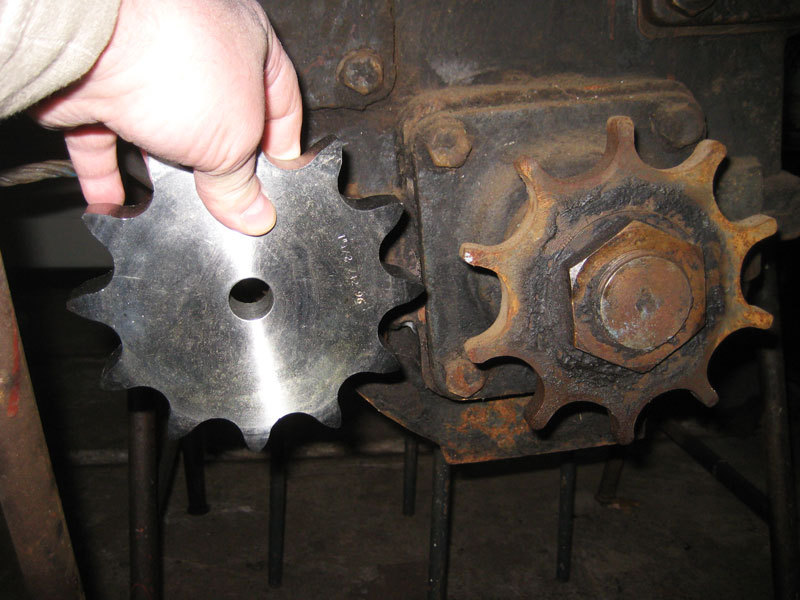

Die Zähne der Antriebsritzel waren arg verschlissen (Foto 65). Neu Ritzel wurden beschafft. (Foto 66). Die genaue Bezeichnung ist: „Kettenradscheibe KRL ohne Nabe 24 B-1 1 1/2x1" 12 Zähne Mat. Stahl“ und ist hier zu bekommen: [Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]
Die alten Zahnräder wurden abgedreht, die neuen Ritzel ausgedreht und eingeschweißt (Foto 67 und 68).

Foto 65
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 66
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 67
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 68
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]


Am Getriebe fehlt die Schaltkulisse für das Wendegetriebe. Es wurde aus einem Rohr, Durchmesser 370 mm, gefertigt. Das Rohr stammt, wie viele andere Metalle an der Lok, vom Schrottplatz (Foto 69 und 70). Die Hinweisschilder „Vorwärts“ und „Rückwärts“ wurden, in hervorragender Qualität von Thomas Engel (im Forum als Damaszierer) gefertigt (Foto 71).

Foto 69
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 70
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Foto 71
[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]


Demnächst geht’s mit den Antriebsketten weiter.



Viele Grüße,
Reinhard

[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]


Zuletzt von uhlenhooker am Di 31 Dez 2013, 12:09 bearbeitet; insgesamt 1-mal bearbeitet
Nach oben Nach unten
http://www.uhlenhooker-feldbahn.de
Remo
Feldbahnspezialist


Männlich Anzahl der Beiträge : 969
Ort / Region : Landquart CH
Name / Alter : Remo 32
Anmeldedatum : 15.12.10

BeitragThema: Re: Uhlenhooker Eigenbaulok   So 10 Nov 2013, 20:23

Hallo Reinhard
Danke auch dir für dein Lob, ja es macht immer noch Spass am Werk zu sein.
Ich meine dein Winkelgetriebe ist von einem Mengele ?!
Gruss Remo
Nach oben Nach unten
uhlenhooker
Museumsbahndirektor
avatar

Männlich Anzahl der Beiträge : 1507
Ort / Region : Rheine
Name / Alter : Reinhard Leupold / 66
Anmeldedatum : 27.09.07

BeitragThema: Re: Uhlenhooker Eigenbaulok   So 10 Nov 2013, 22:23

Der Hersteller ist nicht Mengele, sondern die dänische Firma Sprangelse. Leider klappt es mit der Direktverlinkung im Bericht nicht. Ich versuche es hier noch mal: [Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]

Viele Grüße,
Reinhard
Nach oben Nach unten
http://www.uhlenhooker-feldbahn.de
Gesponserte Inhalte




BeitragThema: Re: Uhlenhooker Eigenbaulok

Nach oben Nach unten

Uhlenhooker Eigenbaulok
Vorheriges Thema anzeigen Nächstes Thema anzeigen Nach oben
Seite 1 von 3Gehe zu Seite : 1, 2, 3  Weiter

Befugnisse in diesem ForumSie können in diesem Forum nicht antworten
Feldbahnforum :: Restauration und Aufarbeitung-
Gehe zu:
