Aufarbeitung Schöma KDL10 - Seite 2 Empty Re: Aufarbeitung Schöma KDL10

am Mo 19 Nov 2012, 20:40
Moije i Lü`s,

hier ist der nächste Teil.
Aufarbeitung des Getriebes.

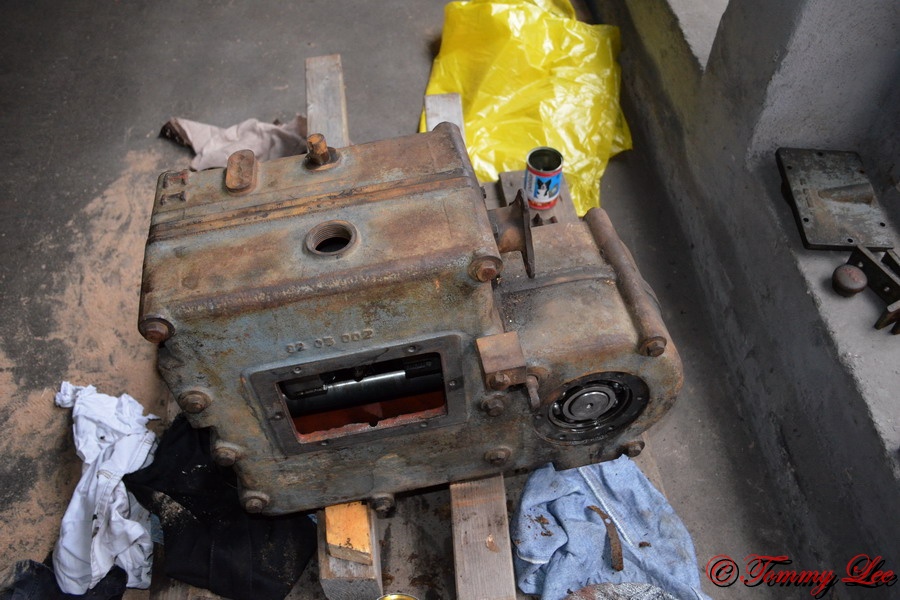

Das offene Getriebe:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Der Dreck aus dem Getriebe (Ölmist):

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Das Innere des Getriebes:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Die Kugellager in der Seite:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Hier das komplette Getriebe von oben:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Noch mehr Drecksöl:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

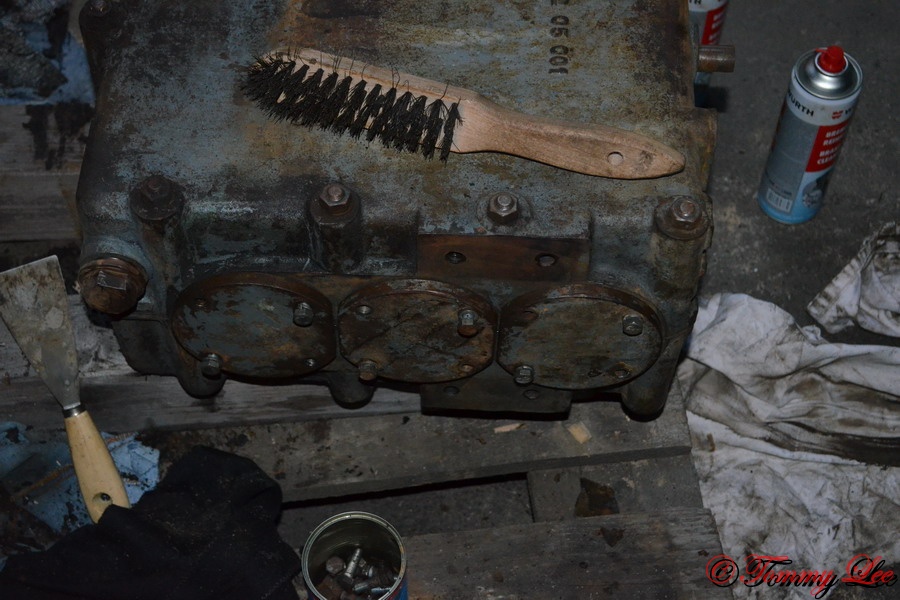

Reinigungsaktion am Getriebe:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Fast ein neues Ritzel:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Wieder die Deckel auf der Seite:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]


So des war es erstmal wieder...
Morgen geht es weiter.

Grüße aus Siegen
Tommy Lee Bäcker

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Kö0188
Kö0188
Feldbahnlokbeifahrer
Männlich Anzahl der Beiträge : 265
Alter : 26
Ort / Region : Schutzbach, Rheinland-Pfalz
Hobbies : Eisenbahn,Feldbahn
Name : Tommy Lee Bäcker
Anmeldedatum : 01.10.11

Aufarbeitung Schöma KDL10 - Seite 2 Empty Re: Aufarbeitung Schöma KDL10

am Do 13 Dez 2012, 19:01
Moinse Moin,

hier ist Teil 5.

Getriebe ist fertig und der Motor ist angefangen.

Hier die Bilder dazu:

Hier haben wir das Getriebe lackiert.
Es ist zwar nicht das richtige Grau,weil es ein wenig Kontrast geben soll:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

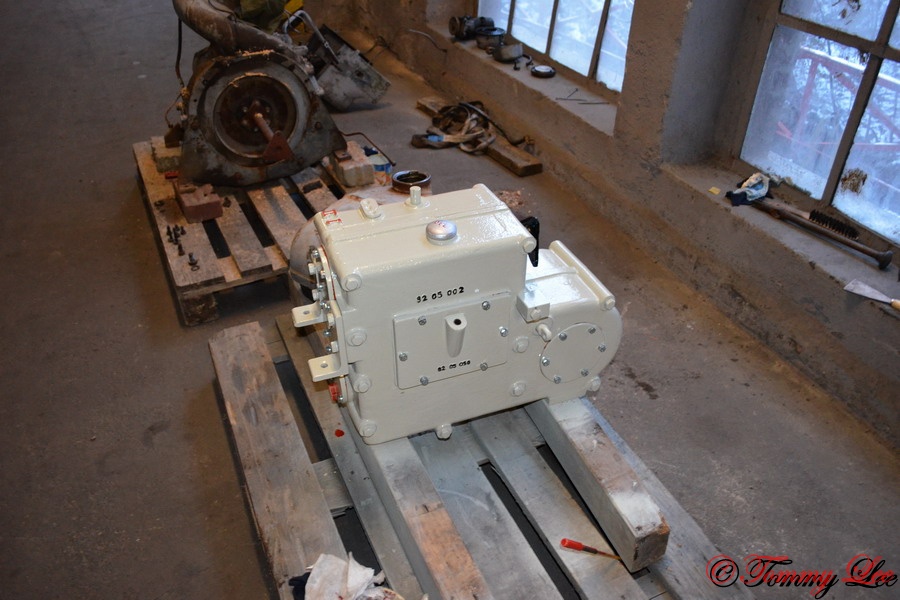

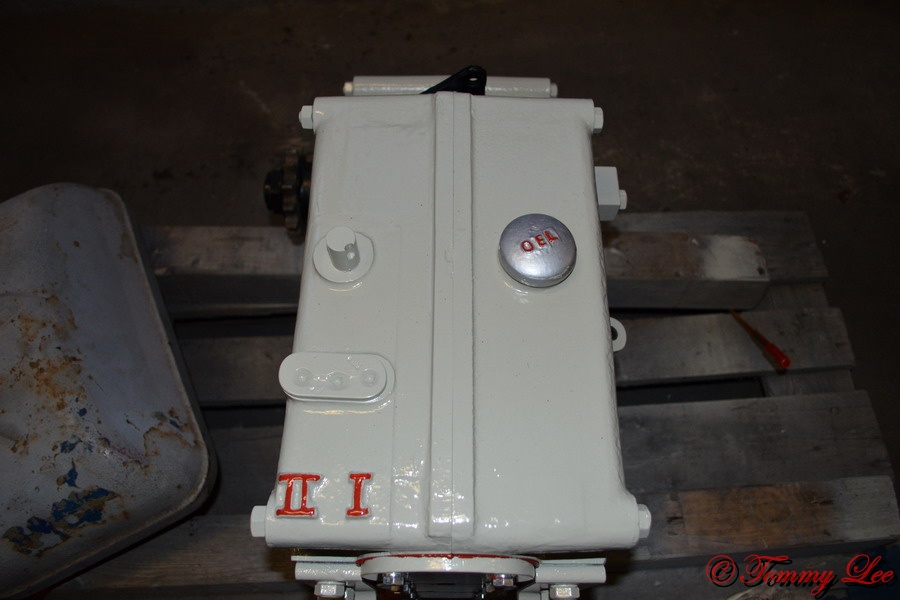

Hier fertig lackiert.
Die Details wurden natürlich auch zur Geltung gebracht.
Außerdem ist das Getriebe komplett neu eingedichtet,und mit neuen Schrauben versehen worden:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

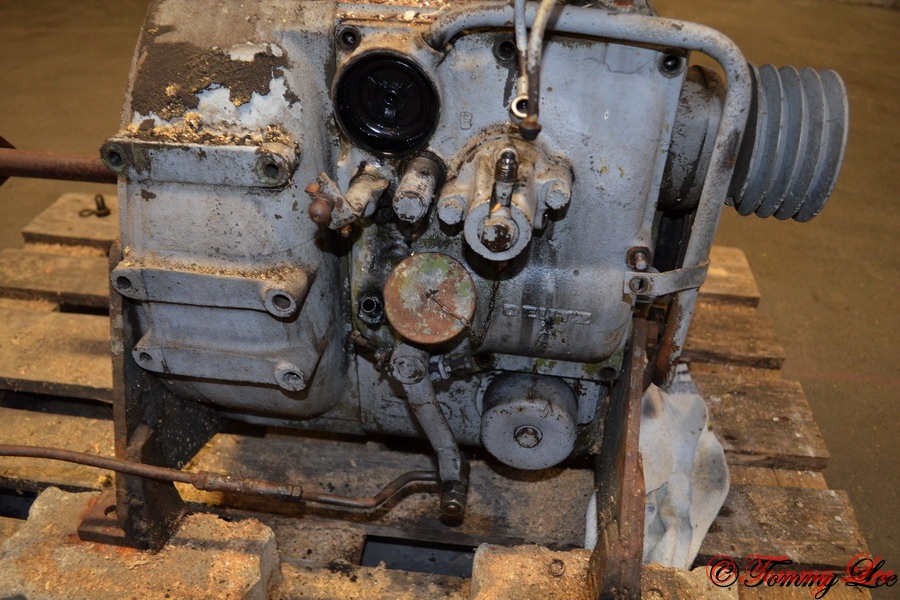

Der Motor.
Es sind natürlich schon Teile abmontiert bei meinem Elan:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Die Zylinderventile:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Motor-Fabrikschild:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Motordaten:

Type:  F1L 712
CV HP PS: B 10
No: 2480948
U/min: 1800

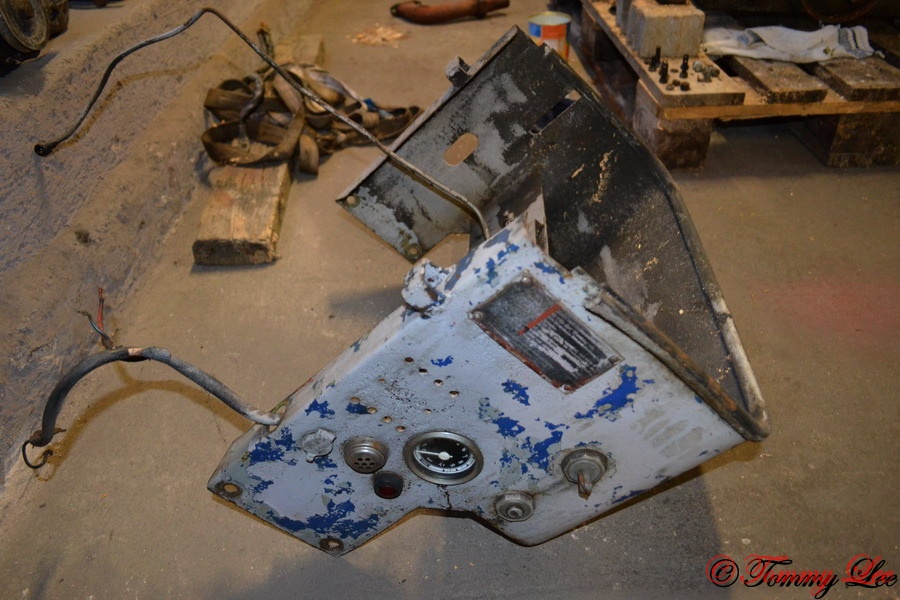

Auflageblech für den Tank mit Zündschloss usw.:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Kleinteile (Lichtmaschine usw.):

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

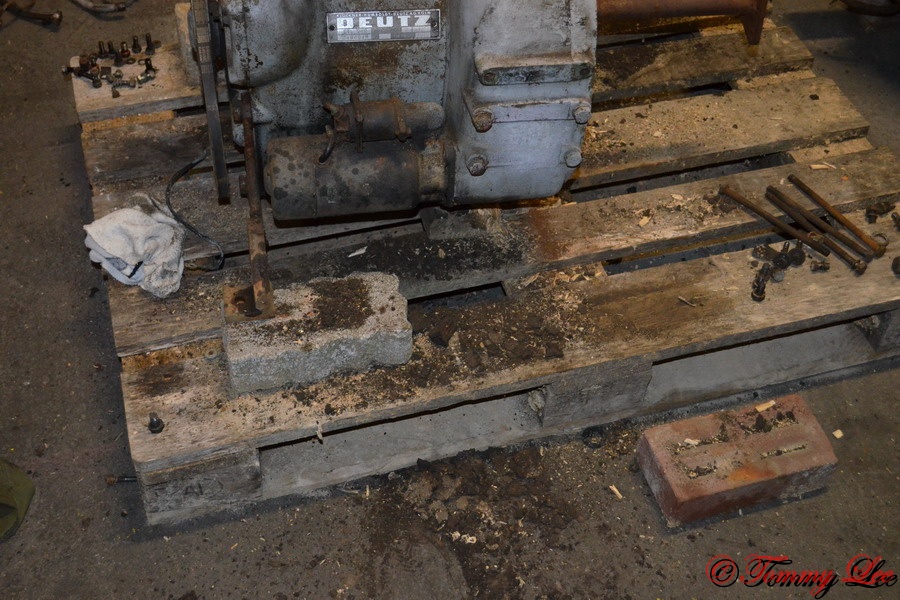

Anlasser (schlechter Zustand):

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

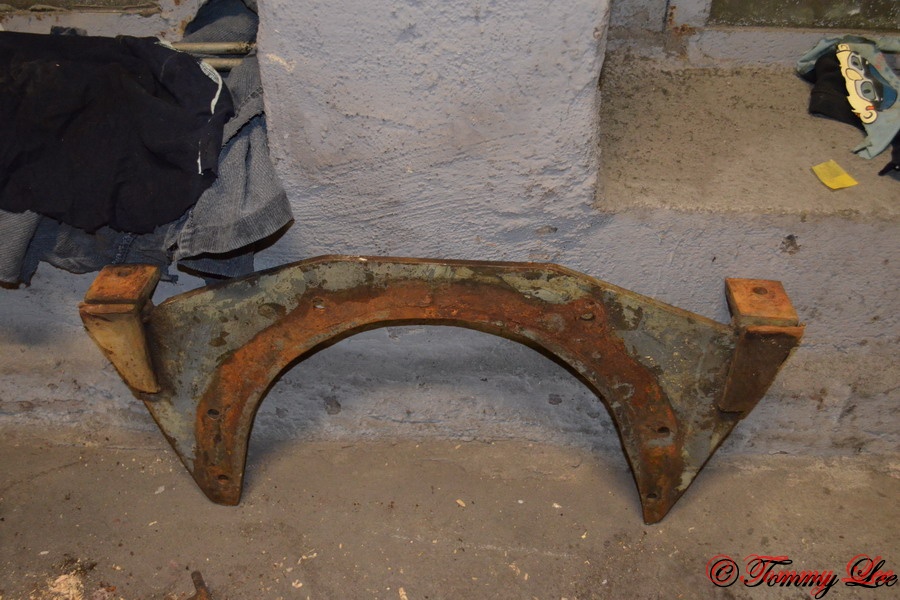

Die Motorböcke sind sehr schlecht geschweißt:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Innenliegende Schwungscheibe mit Welle:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Einspritzpumpe:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Keilriemen und Riemenscheiben:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Weiß zufällig jemand wofür die Riemenscheibe mit den vier Führungen ist?
Ich kann dieser Scheibe keine Funktion zuweisen, da nichts anderes vor dem Motor ist.

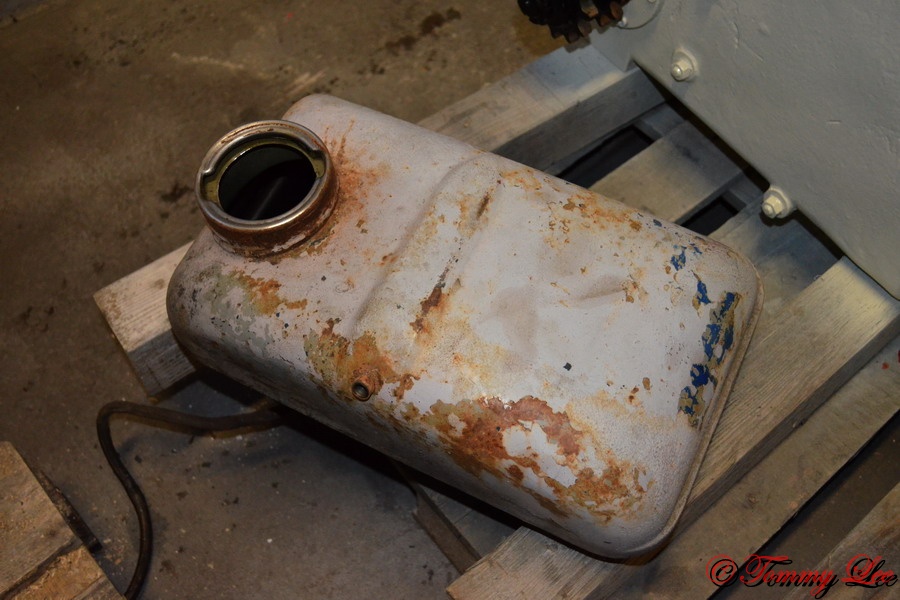

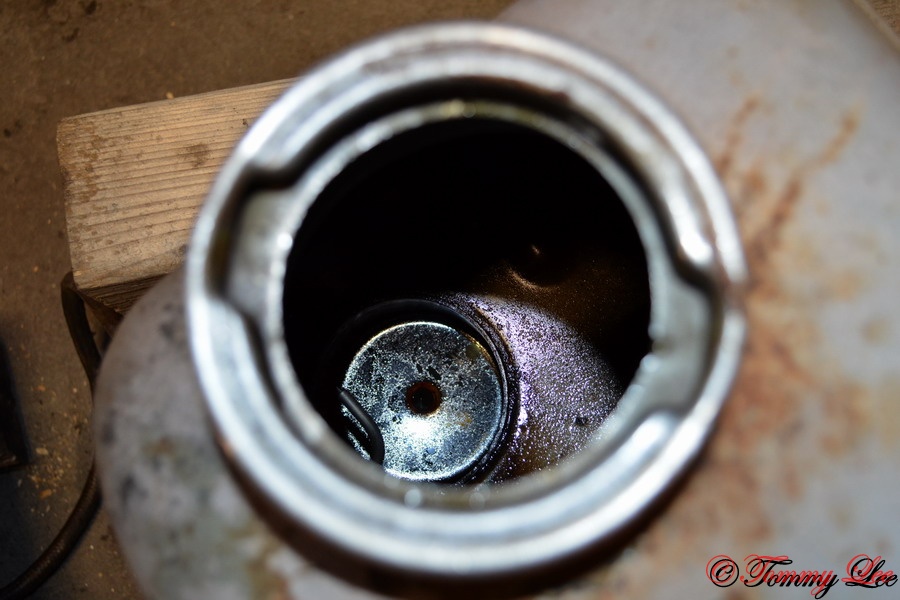

Der Tank:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Er ist eigentlich noch in gutem Zustand, aber das wird sich später beim Ausspülen ergeben.

Zu guter letzt der aufgerissene Krümmer:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Ich werde mit großem Elan weitermachen und euch berichten.
Das Getriebe wird noch vervollständigt, aber ich muss die Hebel neu konstruieren.

Grüße aus Siegen
Tommy Lee Bäcker

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Ende
avatar
Dieter
Museumsbahndirektor
Männlich Anzahl der Beiträge : 1293
Alter : 67
Ort / Region : Fredenbeck
Hobbies : Feldbahn, alte Technik, Lanz
Name : Dieter
Anmeldedatum : 02.10.07
http://www.wedeler-feldbahn.de

Aufarbeitung Schöma KDL10 - Seite 2 Empty Simmeringe/Dichtungen hinter den Zahnrädern erneuern

am Do 13 Dez 2012, 19:27
[quote="Kö0188"]Moinse Moin,

hier ist Teil 5.

Getriebe ist fertig und der Motor ist angefangen.
*********************************************************************************************************************************

auch MOIN,

wenn Du das Getriebe ausgebaut hast, so solltest/könntest Du ev. mal die Simmeringe/Dichtungen hinter den Zahnrädern erneuern . Ist ja nicht teuer.

u. bevor Du den Motor öffnest, könnte er besser einmal vorab gesäubert werden. Sandkörner richten manchmal Schaden an.

ansonsten bist Du ja GUT dabei.

weiter so.
Kö0188
Kö0188
Feldbahnlokbeifahrer
Männlich Anzahl der Beiträge : 265
Alter : 26
Ort / Region : Schutzbach, Rheinland-Pfalz
Hobbies : Eisenbahn,Feldbahn
Name : Tommy Lee Bäcker
Anmeldedatum : 01.10.11

Aufarbeitung Schöma KDL10 - Seite 2 Empty Re: Aufarbeitung Schöma KDL10

am Do 13 Dez 2012, 20:10
Hallo Dieter,

danke für das aufbauende GUT dabei.
Freut mich das meine Arbeit gefällt.

Ich werde deinen Rat zu Herzen nehmen und wenigstens das mit dem Motor machen.
Das Getriebe ist ja jetzt wieder verschlossen.
Die Simmerringe sahen aber auch noch nicht so schlimm aus.
Allgemein die Getriebeinnereien sind noch gut.

Grüße aus Siegen
Tommy Lee Bäcker
avatar
jacobvdwal
Diesellokführer
Männlich Anzahl der Beiträge : 488
Ort / Region : oostrum (friesland) Holland
Name : 52
Anmeldedatum : 24.12.07

Aufarbeitung Schöma KDL10 - Seite 2 Empty Re: Aufarbeitung Schöma KDL10

am Fr 14 Dez 2012, 08:01
Der Riemenscheibe sieht aus wie nie in nutzung gewesen
oder er ist neu lackiert geworden ehmals
Vielleicht hätte er ein seperat nutzungszweck (pumpe, hydraulik, oder???)

ist der motor der richtige originalmotor? oder hat mann fruher eine ersatzmotor irgendwo gekauft, und ist der Scheibe dran geblieben?

gruse
jacob
Matthias S.
Matthias S.
Moderator
Männlich Anzahl der Beiträge : 3021
Alter : 51
Ort / Region : Rhein-Neckar-Kreis
Hobbies : meine 3 Kinder, Altbergbau, Feld+Grubenbahn, alte und schnelle VW
Name : Matthias S.
Anmeldedatum : 19.09.08

Aufarbeitung Schöma KDL10 - Seite 2 Empty Re: Aufarbeitung Schöma KDL10

am Fr 14 Dez 2012, 08:07
jacobvdwal schrieb:Der Riemenscheibe sieht aus wie nie in nutzung gewesen
oder er ist neu lackiert geworden ehmals
Vielleicht hätte er ein seperat nutzungszweck (pumpe, hydraulik, oder???)

ist der motor der richtige originalmotor? oder hat mann fruher eine ersatzmotor irgendwo gekauft, und ist der Scheibe dran geblieben?

gruse
jacob

Dafür spricht ja auch die zusammengbruzzelte Motorhalterung
Grüsse, Matthias

_________________
Grüße, Matthias

Besser eine Maske auf der Nase als einen Zettel am Zeh!

[Sie müssen registriert oder eingeloggt sein, um diesen Link sehen zu können]
Kö0188
Kö0188
Feldbahnlokbeifahrer
Männlich Anzahl der Beiträge : 265
Alter : 26
Ort / Region : Schutzbach, Rheinland-Pfalz
Hobbies : Eisenbahn,Feldbahn
Name : Tommy Lee Bäcker
Anmeldedatum : 01.10.11

Aufarbeitung Schöma KDL10 - Seite 2 Empty Re: Aufarbeitung Schöma KDL10

am So 16 Dez 2012, 14:35
Hallo Jungs,

die Motor wurde später eingebaut, genauso wie das Getriebe.
Im Rahmen ist extra was ausgebrannt damit alles passt.

Gruss Tommy
Kö0188
Kö0188
Feldbahnlokbeifahrer
Männlich Anzahl der Beiträge : 265
Alter : 26
Ort / Region : Schutzbach, Rheinland-Pfalz
Hobbies : Eisenbahn,Feldbahn
Name : Tommy Lee Bäcker
Anmeldedatum : 01.10.11

Aufarbeitung Schöma KDL10 - Seite 2 Empty Re: Aufarbeitung Schöma KDL10

am Mo 17 Dez 2012, 20:46
Hallo Zusammen,

hier der nächste Beitrag zur Aufarbeitung.
Meine Bilder:

Die Schwungmasse:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Zylinderventil:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Hier nochmal die ungebrauchte Riemenscheibe:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Der Dreck lag auf den Kühlrippen vom Zylinderkopf:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Der Kühlkanal von der Schwungmasse zum Zylinder:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Die Teile vom Kühlkanal:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Wieder der Zylinderkopf:
Kö0188
Kö0188
Feldbahnlokbeifahrer
Männlich Anzahl der Beiträge : 265
Alter : 26
Ort / Region : Schutzbach, Rheinland-Pfalz
Hobbies : Eisenbahn,Feldbahn
Name : Tommy Lee Bäcker
Anmeldedatum : 01.10.11

Aufarbeitung Schöma KDL10 - Seite 2 Empty Re: Aufarbeitung Schöma KDL10

am Mo 17 Dez 2012, 20:58
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Das Motorfabrikschild:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

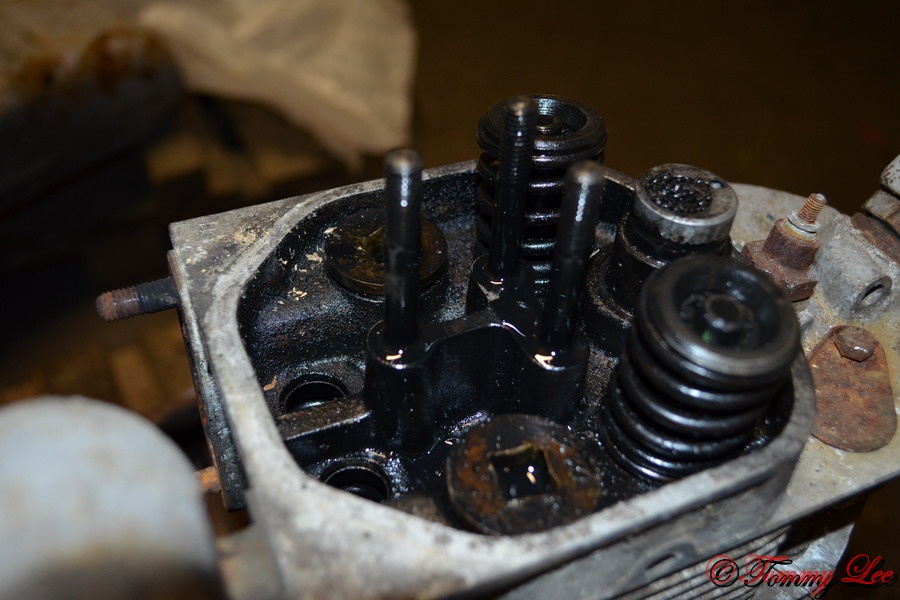

Der Zylinderkopf:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Wieder die Schwungmasse mit Welle:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

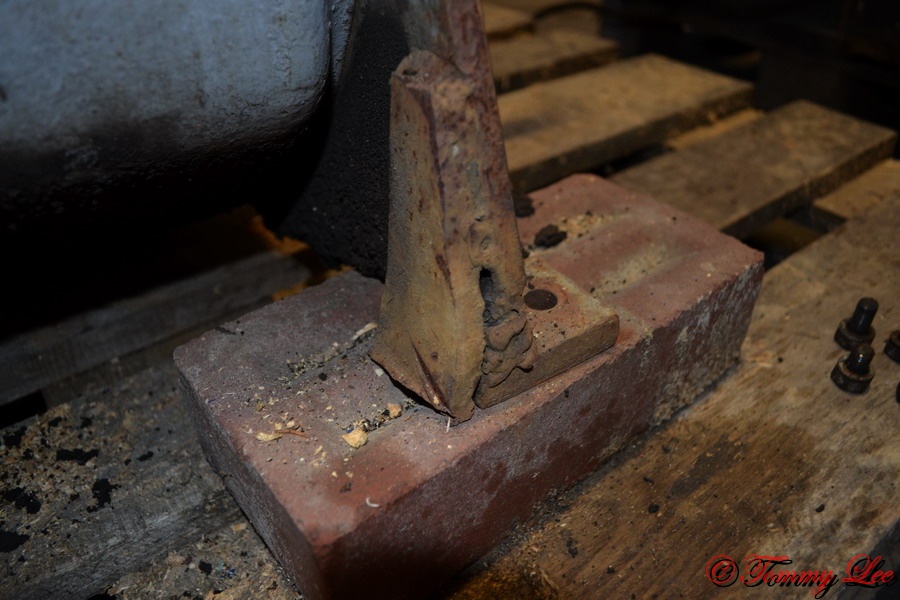

Eine der zusammengebrutzelten Motorhalterungen  Suspect :

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Zylinderventil:

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Naja die Teile sind alle mit Torf voll...
Der Motor hatte wohl schon länger keine Wartung mehr...
Ein Wunder das der überhaupt noch gekühlt hat bei dem Dreck im Kühlkanal.

Grüße aus Siegen
Tommy

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
Kö0188
Kö0188
Feldbahnlokbeifahrer
Männlich Anzahl der Beiträge : 265
Alter : 26
Ort / Region : Schutzbach, Rheinland-Pfalz
Hobbies : Eisenbahn,Feldbahn
Name : Tommy Lee Bäcker
Anmeldedatum : 01.10.11

Aufarbeitung Schöma KDL10 - Seite 2 Empty Re: Aufarbeitung Schöma KDL10

am So 11 Jan 2015, 23:49
Grüß eu,
so heißt es immer in Bayern.
Der Urlaub in Bayern war top und ich bin trotz 1,50m Schnee ausgeruht.
Da man aber nicht ewig ausgeruht bleiben sollte ging es in Siegen wieder mit dem werkeln los.

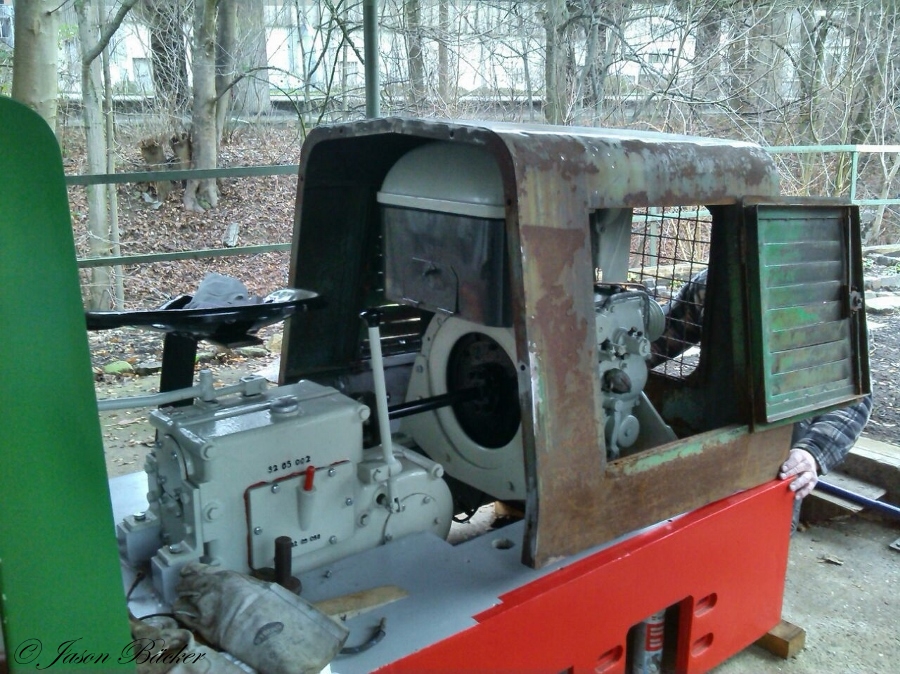

Baustelle war wieder meine Schöma KDL10 (Schömi).

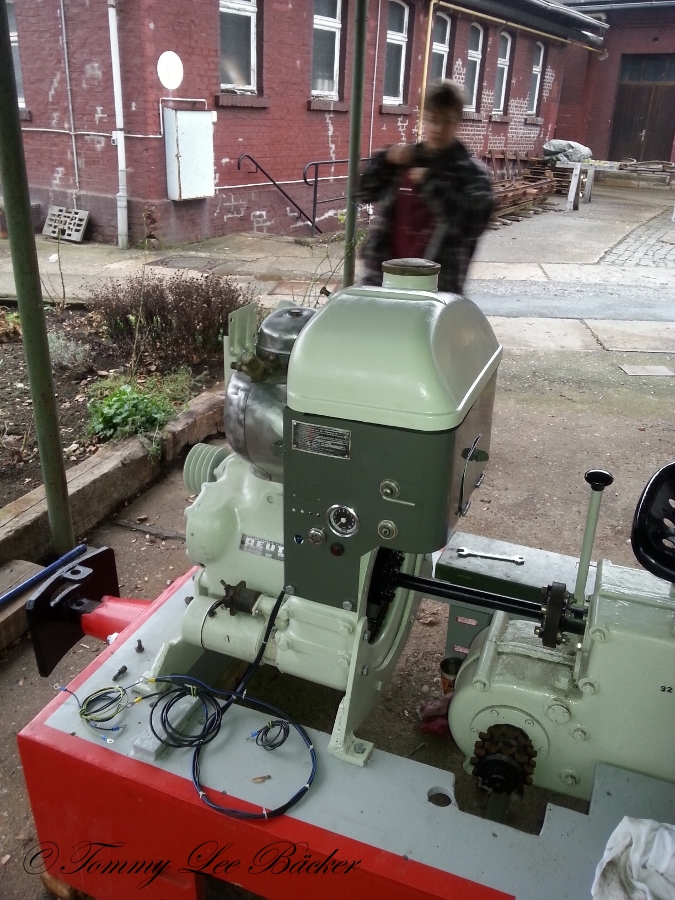

Es hat sich wieder etwas am Motor getan der hoffentlich jetzt irgendwann mal seine eigenen Umdrehungen macht.

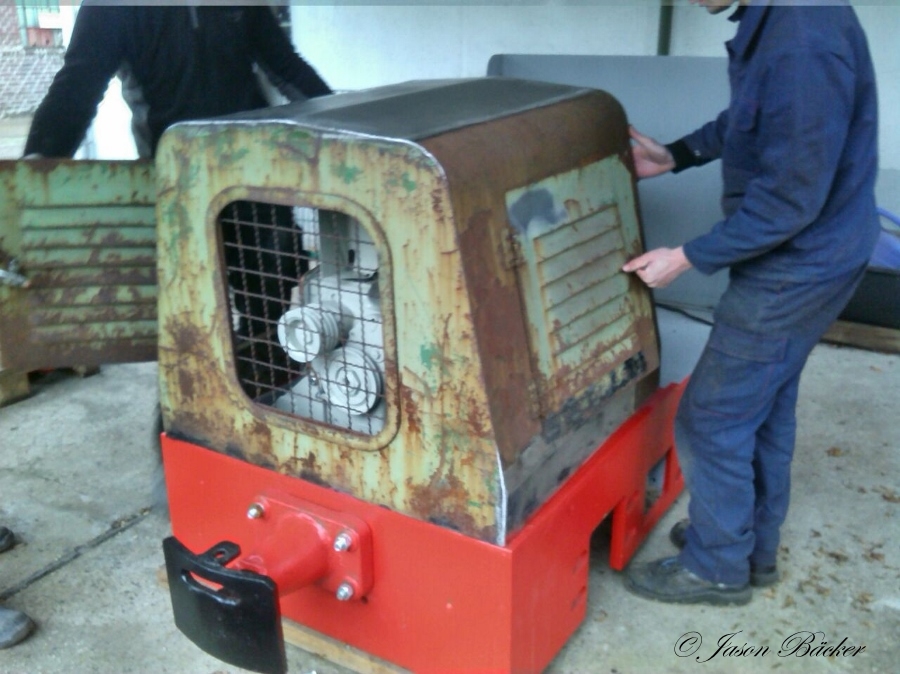

Auch an dem Vorbau hat sich einiges mit der Hilfe von meinem Bruder getan.

Jetzt müssen am Motor noch einige Sachen montiert werden und auch wieder soweit alles eingedichtet werden, dann gibt es endlich den ersten Startversuch.
Natürlich hoffe ich dass, meinerseits nichts relevantes vergessen wurde und alles anständig funktioniert.
Neue Achsfedern sind auch in Aussicht damit die Schöma auch wieder auf eigenen Füßen steht.
Am Vorbau ist noch eine Klappe zu montieren und sonstige Kleinarbeiten und natürlich auch die Lackierung zu machen.

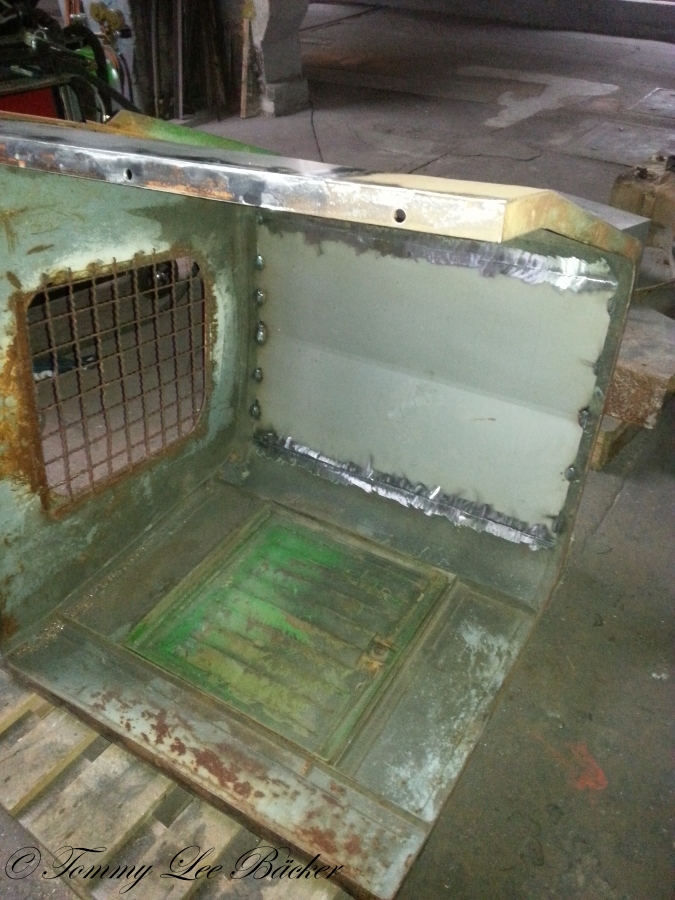

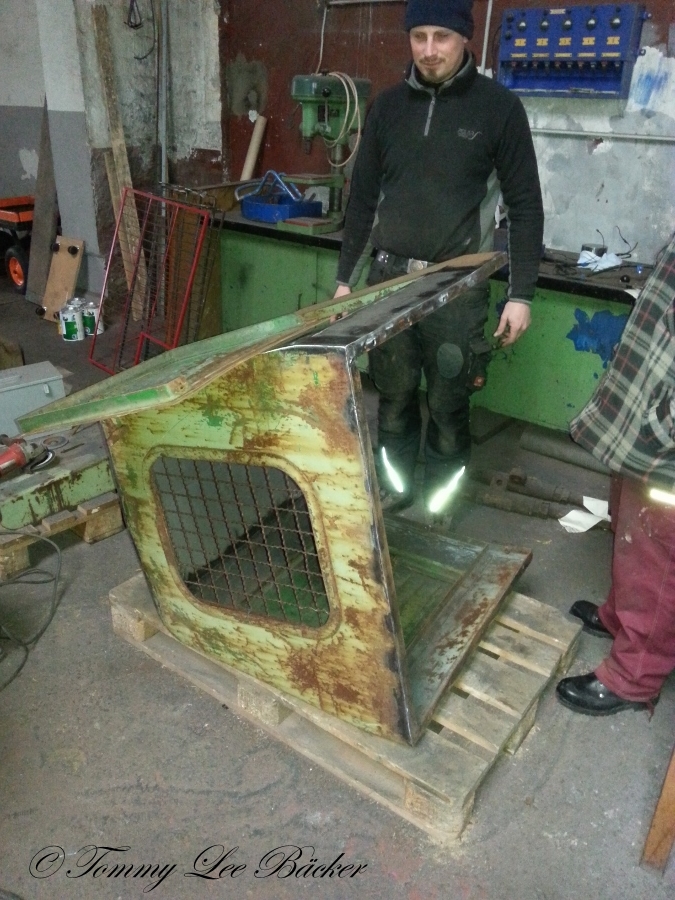

Die Vorderwand des Führerstands muss noch in Stand gesetzt werden, um diese dann auch zu montieren.
Die Bremse muss auch noch gemacht werden, aber ich freue mich schon auf die Fertigstellung.

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Sorry wegen der Qualität aber hab nicht immer meine Kamera dabei also muss das Handy hinhalten.
Gesponserte Inhalte

Aufarbeitung Schöma KDL10 - Seite 2 Empty Re: Aufarbeitung Schöma KDL10

Nach oben
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
