BeitragThema: Re: Aufarbeitung Deutz OME117   Mi 18 Feb 2015, 17:05



Hallo,

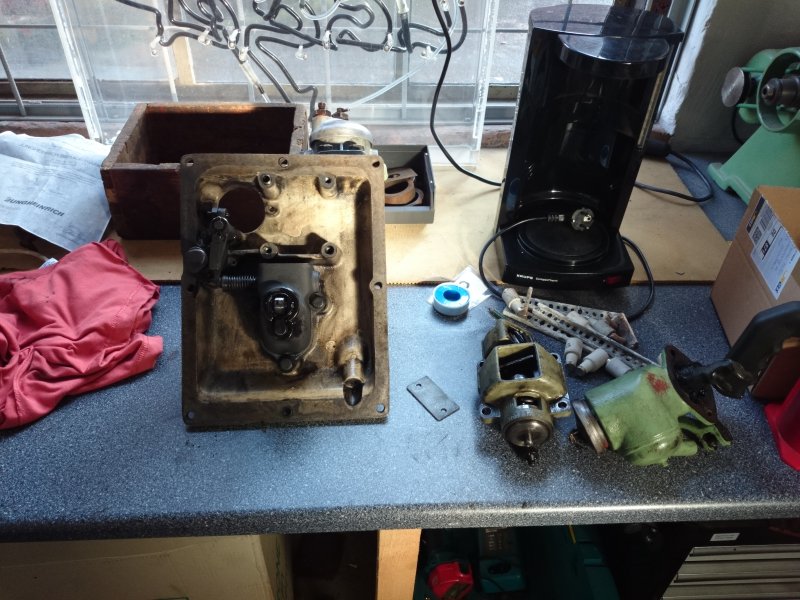

hier noch ein Nachtrag mit der zerlegten Reglerplatte (in der Mitte der Fliehkraftregler, links der Öleinfüllstutzen, den man demontieren muss, um die Leerlaufdrehzahl einstellen zu können):
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

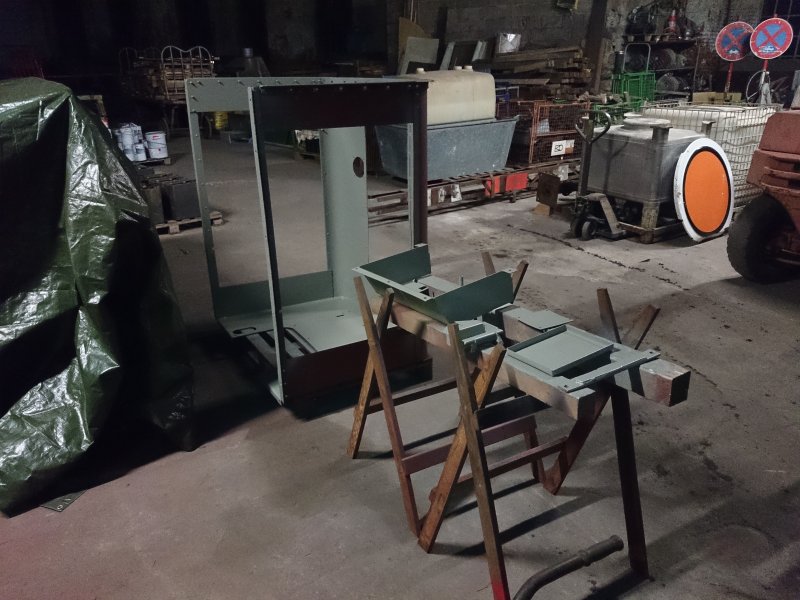

Zwischendruch wurde mit dem Lackieren der Vorbauteile begonnen:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Danach wurden neue Stangenlager angefertigt. Die alten Lager sind zum einen ausgeschlagen, zum anderen nicht exzentrisch. Da die Länge der Stangen nicht zum Achsstichmaß passt, sind die exzentrischen Lager notwendig. Das genaue Stichmaß kann später durch drehen der Lagerbuchse im Stangenauge eingestellt werden.

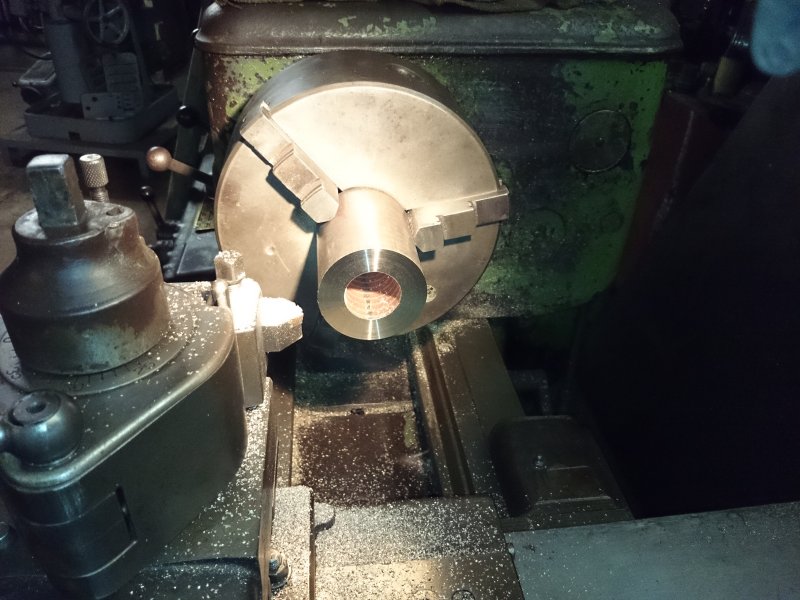

Für die Lager wurde ein Stück Rotguss-Rohr besorgt, in der Mitte geteilt und plangedreht:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

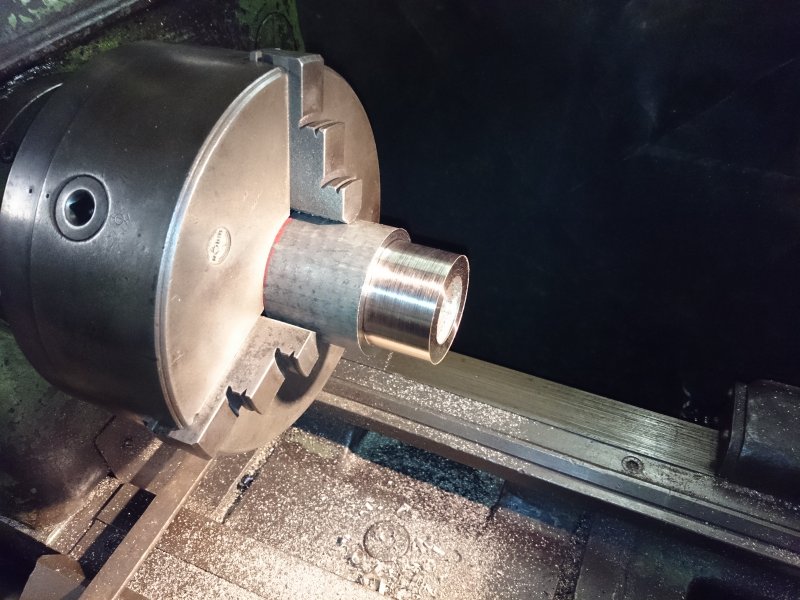

Dann wurde der Duchmesser passend für das Stangenauge gedreht:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

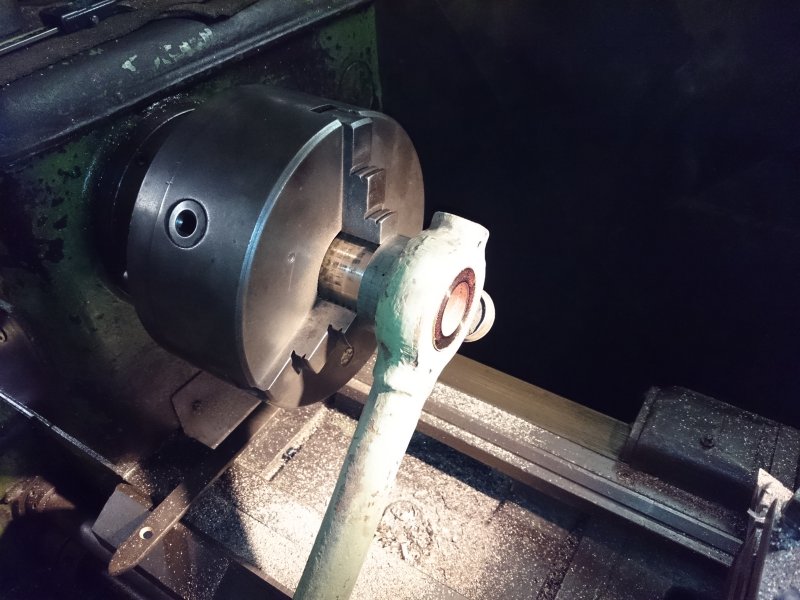

Das ganze dann gedreht und auf der anderen Seite auch abgedreht. Kontrolle mit der Stange:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

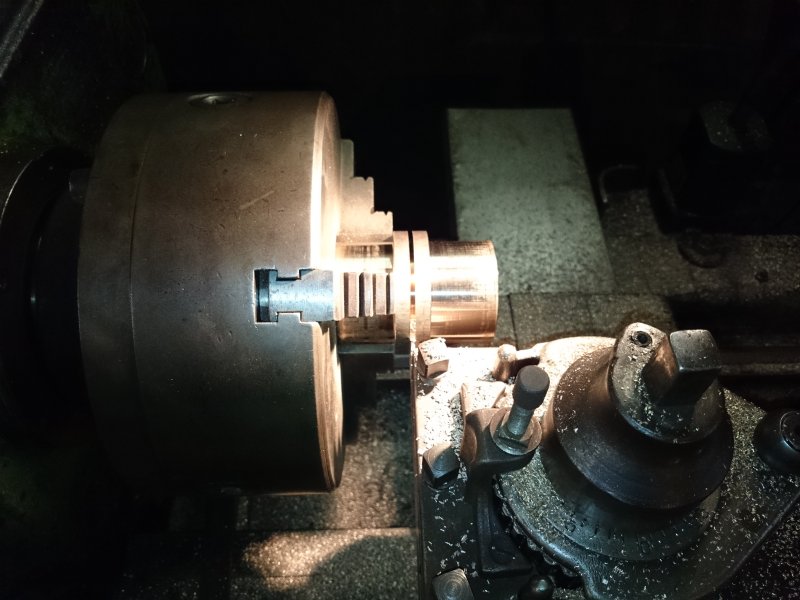

Dann abstechen:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

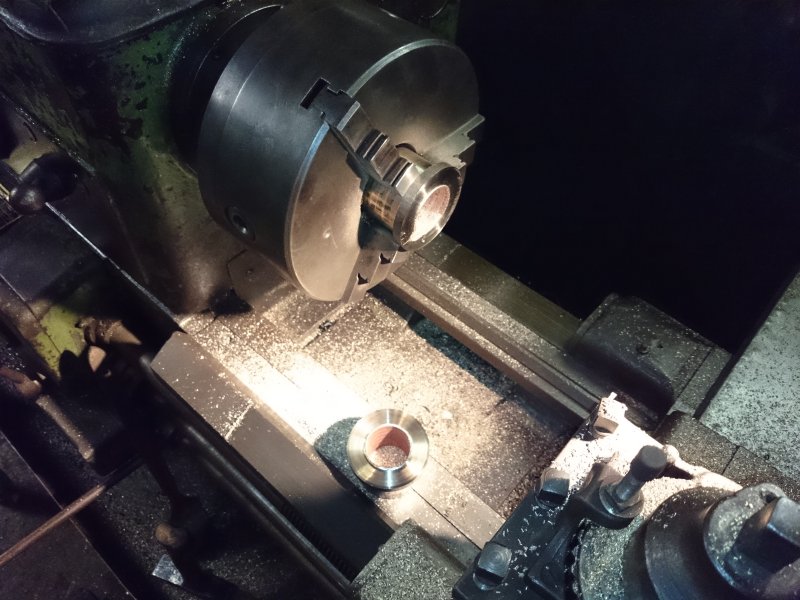

Reichte leider nicht ganz, also den rest mit der Bügelsäge gesägt:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

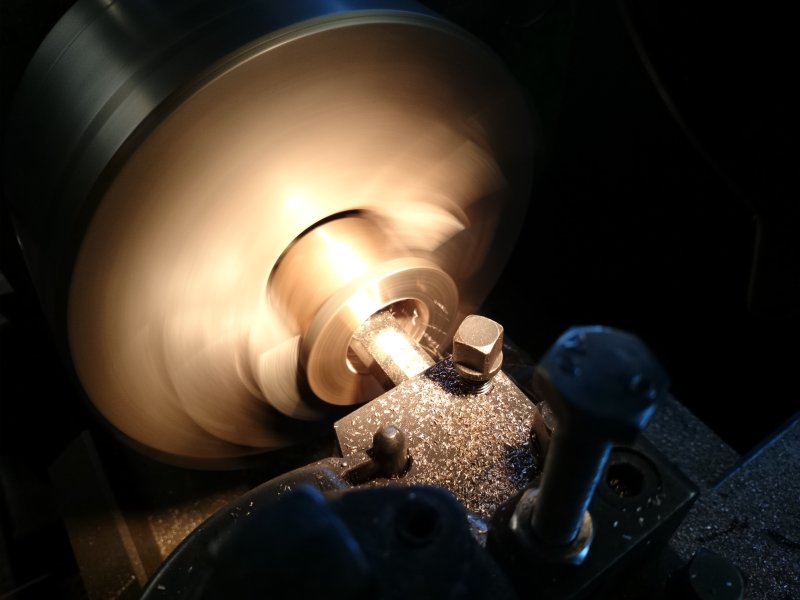

Jetzt eine Backe des Dreibackenfutters mit einem Blech unterlegt, damit die Buchse exzentrisch wird und auf das Kuppelzapfenmaß außgedreht. Lagerspiel habe ich 0,2-0,3mm gelassen:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

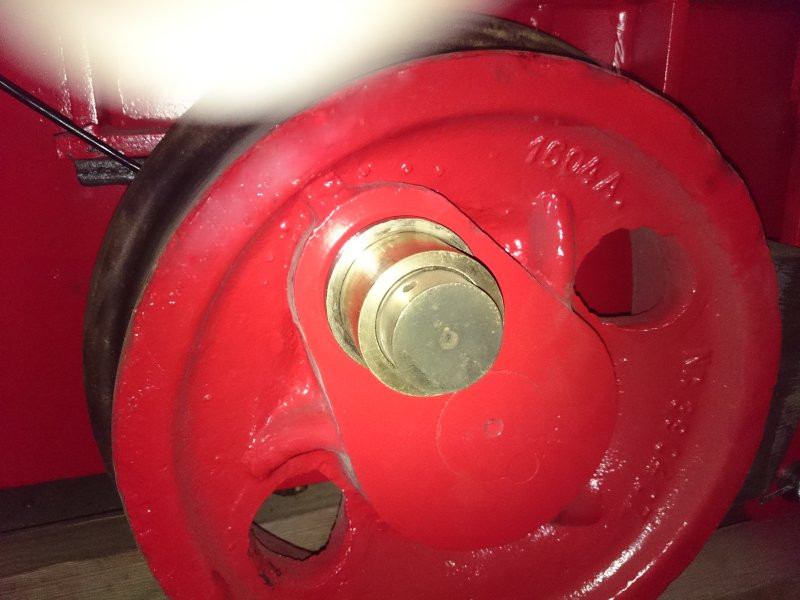

Passt:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

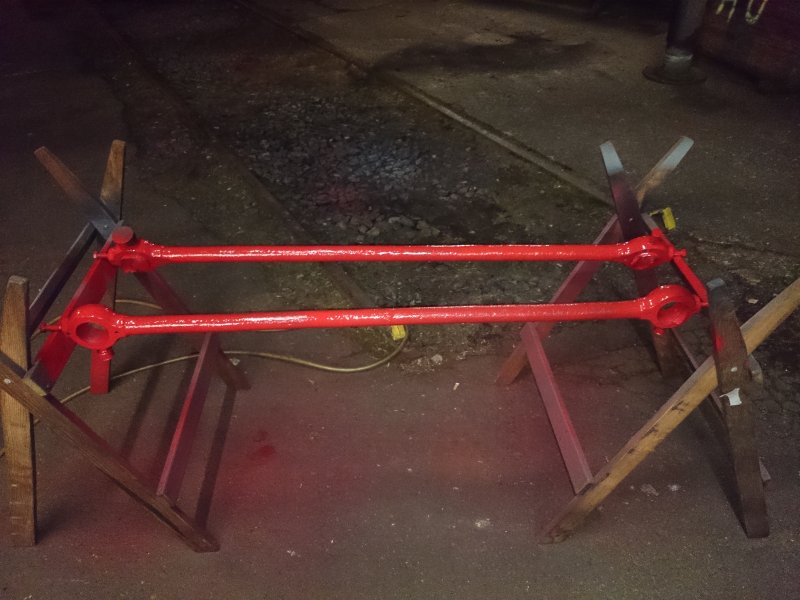

Sobald der Lack getrocknet ist, können die Stangen angebaut werden (die alten Staufferbuchsen habe ich zum Schutz der Gewinde eingeschraubt gelassen):
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Grüße
Florian
Nach oben Nach unten
Flo
Kuppelketteneinhänger
avatar

Männlich Anzahl der Beiträge : 40
Ort / Region : Bayerisch Rhein/Main
Name / Alter : Florian / 25
Anmeldedatum : 06.05.09

BeitragThema: Re: Aufarbeitung Deutz OME117   Do 26 März 2015, 22:52



Hallo,

die Stangen wurden mittlerweile angebaut und der Vorbau lackiert:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Mit montiertem Vorbau:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Die Bedienelemente wurden eingebaut. Links fehlt noch das neue Typenschild. Leider fehlt im extra beschafften Satz Schlagzahlen die 2, dafür habe ich die 4 zweimal....
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Die Elektro-Leitungen wurden in Schutzschlauch eingezogen und montiert:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Linke Seite mit eingebautem Sandkasten und Sandfallrohren:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Rechte Seite:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Grüße
Florian
Nach oben Nach unten
Flo
Kuppelketteneinhänger
avatar

Männlich Anzahl der Beiträge : 40
Ort / Region : Bayerisch Rhein/Main
Name / Alter : Florian / 25
Anmeldedatum : 06.05.09

BeitragThema: Re: Aufarbeitung Deutz OME117   Mo 13 Apr 2015, 23:30



Hallo,

am Ostersonntag war es endlich soweit: Werksprobefahrt.

Zuerst aber der kniffelige Teil: Die Lok muss wieder auf die Gleise. Das gelang mit den Panzerrollen und dem Gabelstapler als Zugfahrzeug ganz gut. Lediglich am Tor musste mehrmals rangiert werden, da es nur wenige Zentimeter breiter als die Lok ist. Auch der Gleiszwischenraum musste mit Blechen ausgelegt werden, da der Schotter hier etwas tiefer als das Gleis ist.

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Letzte Kontrolle:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Zufriedene Gesichter:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Vor dem Lokschuppen:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Grüße
Florian
Nach oben Nach unten
kurbelwinde
Diesellokführer
avatar

Männlich Anzahl der Beiträge : 466
Alter : 58
Ort / Region : Kamener Kreuz
Hobbies : Feldbahn und alles was dieselt
Name / Alter : Jörg . Alter, guksdu oben !
Anmeldedatum : 25.06.13

BeitragThema: Re: Aufarbeitung Deutz OME117   Di 14 Apr 2015, 08:23

Hallo Flo

Herzlichen Glückwunsch an dich und dein Team zu so einer phantastischen
Restauration eines aussergewöhnlichen Fahrzeugs . Ich wünsche euch allzeit
gute Fahrt mit der Maschine und viel Freude damit .Wie man auf den Bildern
sehen kann , hat die Lok ein grosses Betätigungsfeld und viel Platz für
artgerechten Auslauf auf dem Lokschuppenvorfeld . Viel Kraft und Ausdauer
für euer nächstes Projekt .

Wo ist die Glocke ? Basketball

Grüsse vom Kreuz von Jörg                            Mütze
Nach oben Nach unten
uhlenhooker
Museumsbahndirektor
avatar

Männlich Anzahl der Beiträge : 1501
Ort / Region : Rheine
Name / Alter : Reinhard Leupold / 66
Anmeldedatum : 27.09.07

BeitragThema: Re: Aufarbeitung Deutz OME117   Di 14 Apr 2015, 12:11

Hallo Florian,

herzlichen Glückwunsch und gute Fahrt! Der kleine Rangierer ist ein Schmuckstück.



Viele Grüße,
Reinhard
Nach oben Nach unten
http://www.uhlenhooker-feldbahn.de
Flo
Kuppelketteneinhänger
avatar

Männlich Anzahl der Beiträge : 40
Ort / Region : Bayerisch Rhein/Main
Name / Alter : Florian / 25
Anmeldedatum : 06.05.09

BeitragThema: Re: Aufarbeitung Deutz OME117   Sa 30 Mai 2015, 23:55



Hallo,

danke für euren Lob.
In den vergangenen Wochen wurde die Lok noch komplettiert.
Ein neues Typenschild wurde angebracht. Das Schild hatte ich vor einiger Zeit nachfertigen lassen, da es fehlte.
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Die  Rangierkupplung wurde fertiggestellt und angebaut:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Heute stand dann die Abnahme an:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Diese Dokumentation endet somit hier mit dem nachfolgenden Bild:
[Sie müssen registriert oder eingeloggt sein, um das Bild sehen zu können.]

Grüße
Florian
